常规参数
控制按钮 后面板OSD控制键, 可调节对比度/亮度
尺寸 (W×H×D) 300.5mm×234.5mm×50mm
开孔尺寸 (W×H) 282mm×222mm
外壳 前面板:铝镁合金，阳极氧化涂层；后盖:SGCC；接地隔离保护
安装方式 嵌入式、壁挂式、桌面式、VESA
电源输入 凤凰端子:DC 12~24V输入
功耗 5W

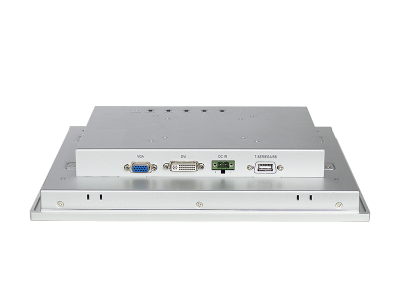

显示接口 VGA & DVI-D
净重 2.5kg
液晶屏
屏幕类型 10.4" SVGA TFT
分辨率 800×600
最大色彩 16.2MB
显示区域 (W×H) 211.2mm×158.4mm
背光 WLED
背光MTBF (小时) 30000hrs
像素间距 0.264×0.264
亮度 350cd/m²
对比度 800 : 1
视角 (L) 80 / (R) 80 / (T) 65 / (B) 75
触摸屏
触摸屏类型 五线电阻式触摸屏
分辨率 4096×4096
透光率 > 75%
控制器 USB接口
驱动支持 Windows 7, Windows8, Windows10, Linux
响应时间 (触摸笔)
表面硬度 莫氏硬度 3H
触摸寿命 250g / 35,000,000 times
笔划寿命 250g / 5,000,000 times
环境参数
工作温度 -20 ~ 60°C (-4~140°F)
存储温度 -30 ~ 80°C (-22~176°F)
相对湿度 5 ~ 95% RH@40°C (无凝结)
工作时振动 SSD applied: 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis
工作时冲击 SSD applied: 10 G, IEC 60068-2-27, 半正弦波, 持续11ms
EMC CE/FCC Class B
< 订购信息
| 产品名称 | 描述 |
| PANEL5000-A102-TU | 10.4"TFT LCD / 分辨率800×600 / 1×VGA / 1×DVI / 电阻式触摸屏 / USB通讯接口 / DC 12-24V |
| PANEL5000-A102-TS | 10.4"TFT LCD / 分辨率800×600 / 1×VGA / 1×DVI / 电阻式触摸屏 / COM通讯接口 / DC 12-24V |
| PANEL5000-A102-CH | 10.4"TFT LCD / 分辨率800×600 / 1×VGA / 1×DVI / 钢化玻璃 / DC 12-24V |
< 配件
| 名称 | 描述 |
| 挂钩 | 适用于箱体材料厚度 T=1mm~1.2mm *4 PCS |
| 端子 | 2PIN *1 PCS |
| VGA 线 | 1.8M *1 PCS |
| USB 线 | 1.8M *1 PCS |
< 选配件
| 配件 | 描述 |
| 适配器 | 12V/3.33A,40W 2pin 凤凰端子 |
| 国标电源线 | 1.8M/ 3M /5M |
| VGA 线 | 3M /5M |
| USB 线 | 3M /5M |
| DVI 线 | 1.8M /3M /5M |
